Все, что вам нужно знать о самосмазывающихся подшипниках (и почему они экономят ваше время и деньги)

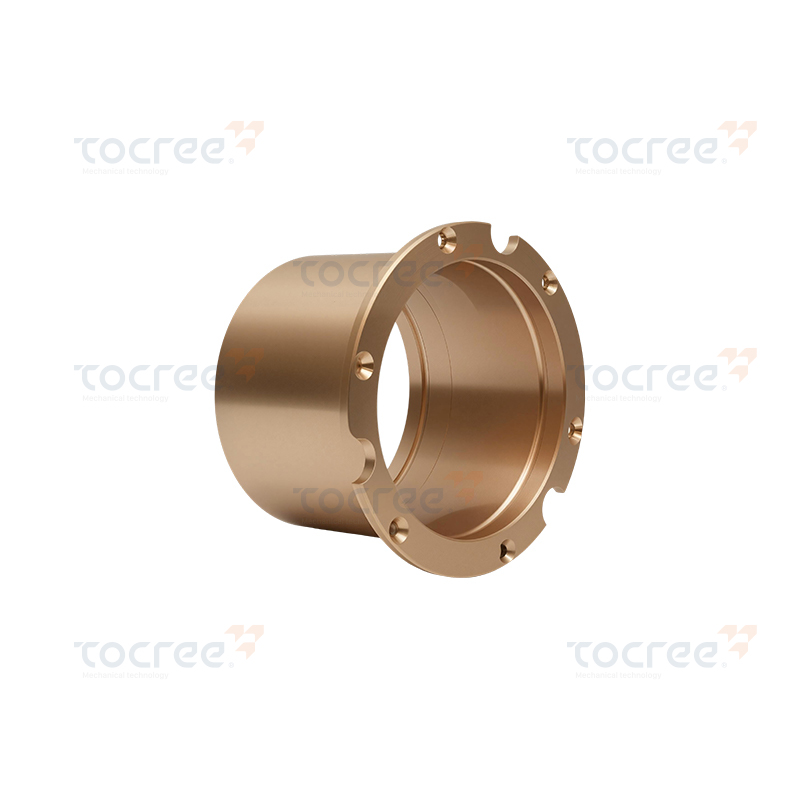

Что такое самосмазывающийся подшипник и как он работает?

Самосмазывающийся подшипник — это тип подшипника, который содержит собственную смазку, встроенную непосредственно в материал подшипника — не требуется внешняя смазка, масло или график технического обслуживания. Смазка внедрена в виде твердых частиц, пористых структур или специальных полимерных соединений, которые во время работы выделяют тонкую пленку смазки на поверхность вала. Этот непрерывный, контролируемый выпуск снижает трение и износ на протяжении всего срока службы подшипника.

Механизм работает за счет того, что инженеры называют технологией «трансферной пленки». Когда вал вращается или скользит по поверхности подшипника, микроколичество смазки — обычно графита, ПТФЭ (политетрафторэтилена) или дисульфида молибдена — переносится на сопрягаемую поверхность. Это создает самовосстанавливающийся защитный слой, который сохраняет трение на низком уровне даже при длительных тяжелых нагрузках. В отличие от обычных подшипников с масляной смазкой, в которых для разделения движущихся частей используется жидкая пленка, самосмазывающиеся конструкции зависят от твердотельной химии, выполняющей ту же работу, но с гораздо меньшими затратами на техническое обслуживание.

Это делает их привлекательным решением в тех случаях, когда повторная смазка нецелесообразна, где загрязнение маслами или смазками недопустимо или где оборудование должно надежно работать в экстремальных условиях, таких как высокие температуры, вакуум или химически агрессивная среда.

Основные типы самосмазывающихся подшипников

Не все самосмазывающиеся подшипники устроены одинаково. Правильный тип зависит от ваших требований к нагрузке, рабочей температуры, скорости и окружающей среды. Вот разбивка наиболее широко используемых категорий:

Подшипники из пористого металла (спеченные)

Они сделаны из прессованных и спеченных металлических порошков (обычно бронзы или железа), которые оставляют после себя сеть взаимосвязанных пор. Поры предварительно насыщены маслом, которое просачивается через капилляры, когда подшипник нагревается во время использования, а затем втягивается обратно при остывании. Это «дышащее» действие делает спеченные подшипники превосходными для легких и средних условий эксплуатации, таких как небольшие двигатели, вентиляторы и бытовая техника. Они недорогие, тихие и могут служить годами без дополнительной смазки.

Подшипники из твердого полимера и ПТФЭ

Самосмазывающиеся подшипники на полимерной основе полностью изготовлены из специальных пластмасс — ПТФЭ, нейлона, ацеталя или PEEK — часто в сочетании с армирующими наполнителями, такими как стекловолокно, углерод или бронзовый порошок. В частности, ПТФЭ имеет один из самых низких коэффициентов трения среди всех твердых материалов, что делает эти подшипники идеальными для чистых сред, таких как пищевая промышленность, фармацевтическое оборудование и медицинское оборудование. Они также полностью устойчивы к коррозии и не проводят электричество.

Композитные подшипники (металлическая основа с полимерным вкладышем)

Композитные самосмазывающиеся подшипники сочетают в себе стальную или бронзовую опорную оболочку с тонким связующим слоем из футеровки из ПТФЭ или аналогичного полимера. Металлическая основа обеспечивает высокую структурную прочность и превосходный отвод тепла, а полимерная поверхность обеспечивает смазку. Эта гибридная конструкция выдерживает значительно более высокие нагрузки, чем подшипники из чистого полимера, и широко используется в автомобильных компонентах (дверные петли, рычаги подвески), сельскохозяйственной технике и строительной технике.

Подшипники с графитовыми и углеродными вкладышами

Эти подшипники обычно изготавливаются из бронзы или чугуна с графитовыми вставками, вставленными или отлитыми непосредственно в корпус. Графит является превосходной твердой смазкой: он сохраняет свои свойства при чрезвычайно высоких температурах и в средах, где масла разлагаются или испаряются. Углеграфитовые подшипники, в частности, используются в паровых турбинах, насосах, перекачивающих горячие жидкости, и промышленных печах, где рабочая температура может превышать 400°C. Они также хорошо работают во влажной среде, поскольку вода фактически улучшает смазывающую способность графита.

Подшипники с намоткой и волокном

Эти подшипники, используемые в тяжелой промышленности и морском транспорте, состоят из слоев тканого материала (часто стекловолокна или углеродного волокна), пропитанного смолой и ПТФЭ. Они обладают исключительной грузоподъемностью, ударопрочностью и обычно встречаются в подшипниках корабельных рулей, компенсаторах мостов и гидравлических цилиндрах. Их способность выдерживать краевую нагрузку и перекос вала также делает их популярными во внедорожной технике и горнодобывающем оборудовании.

Чем самосмазывающиеся подшипники отличаются от обычных подшипников

Выбор между самосмазывающимися подшипниками и подшипниками с традиционной смазкой предполагает компромисс по нескольким показателям производительности и стоимости. В таблице ниже приведены основные различия:

Где используются самосмазывающиеся подшипники?

Привлекательность безмасляных и необслуживаемых подшипников охватывает широкий спектр отраслей. Вот некоторые из наиболее распространенных реальных применений, в которых эти подшипники проявляют себя с лучшей стороны:

• Автомобильная промышленность: Дверные петли, педальные узлы, механизмы сидений, втулки подвески и рулевые тяги – все они оснащены самосмазывающимися подшипниками скольжения. Ожидается, что эти детали прослужат весь срок службы автомобиля без необходимости повторной смазки — именно то, что обеспечивают композитные и полимерные подшипники.
• Обработка продуктов питания и напитков: Конвейеры, смесители, разливочные машины и упаковочные линии на пищевых предприятиях не допускают загрязнения маслом или жиром. Подшипники с покрытием из ПТФЭ или полимером, соответствующие требованиям FDA, являются здесь стандартным решением, обеспечивающим плавную работу без риска загрязнения продукта.
• Аэрокосмическая и оборонная промышленность: Спутники, приводы самолетов, шасси и поверхности управления подвергаются воздействию вакуума и резких перепадов температур, когда жидкие смазочные материалы непрактичны или просто испаряются. В этих приложениях широко используются подшипники с твердой смазкой на основе графита и сухой пленки.
• Строительная и тяжелая техника: Экскаваторы, бульдозеры и краны работают в пыльных, грязных и сильных ударных условиях. Композитные подшипники для тяжелых условий эксплуатации и бронзо-графитовые втулки справляются с этими условиями гораздо лучше, чем герметичные подшипники качения, которые могут загрязняться или перегружаться.
• Морские применения: Подшипники руля направления, втулки гребного вала и оборудование подводной палубы оснащены самосмазывающимися подшипниками с водяной смазкой или углеграфитом, которые устойчивы к коррозии и эффективно работают даже при погружении в воду.
• Насосы и клапаны: На химических заводах, нефтеперерабатывающих заводах и в электроэнергетике насосы часто перекачивают горячие, агрессивные или абразивные жидкости. Бронзовые или карбоновые подшипники с графитовыми пробками выдерживают воздействие этих жидкостей без необходимости использования отдельной системы смазки.
• Малые двигатели и приборы: Подшипники из спеченной бронзы встречаются практически в каждом небольшом электродвигателе — от вентиляторов охлаждения компьютеров до насосов стиральных машин — потому что они компактны, бесшумны и не требуют обслуживания на протяжении всего срока службы изделия.

Ключевые факторы производительности, которые следует понять перед выбором

Выбор неправильного самосмазывающегося подшипника для вашего применения является одной из наиболее частых причин преждевременного выхода из строя. Критически важными параметрами для оценки являются:

Значение PV (давление × скорость)

Значение PV представляет собой произведение нагрузки на подшипник (в МПа или фунтах на квадратный дюйм) и поверхностной скорости вала (в м/с или футах/мин). Каждый самосмазывающийся материал подшипника имеет максимально допустимый показатель PV. Превышение этого значения приводит к перегреву и быстрому износу подшипника. Например, ненаполненный ПТФЭ имеет предел PV около 0,1 МПа·м/с, тогда как композитные подшипники из ПТФЭ с бронзовой основой могут выдерживать давление 0,5 МПа·м/с и более. Всегда проверяйте паспорт фотоэлектрических систем производителя и применяйте коэффициент безопасности.

Рабочая температура

Полимерные подшипники имеют верхний предел температуры — максимальная температура ПТФЭ обычно составляет около 260 °C, а PEEK — до 300 °C. Углеграфитовые и бронзовые подшипники с графитовыми пробками могут выдерживать температуру значительно выше 400°C. Не менее важно учитывать низкотемпературные характеристики: в холодных условиях некоторые полимеры становятся хрупкими, что может привести к растрескиванию под нагрузкой. При выборе подшипников указывайте минимальную и максимальную рабочую температуру.

Материал вала и обработка поверхности

Самосмазывающиеся подшипники чувствительны к качеству поверхности вала в отличие от подшипников с масляной смазкой. Шероховатая поверхность вала может быстро истирать полимерную или смазочную пленку, что значительно сокращает срок службы подшипника. Большинство производителей рекомендуют шероховатость поверхности вала Ra от 0,4 до 0,8 мкм для оптимальной производительности. Валы из закаленной стали (HRC 45 или выше) предпочтительнее мягкой или нержавеющей стали, которая может истираться от определенных материалов подшипников.

Зазор и посадка

В отличие от подшипников качения, самосмазывающиеся подшипники скольжения требуют точного диаметрального зазора между отверстием и валом. Слишком сильное затягивание приведет к заклиниванию подшипника или выделению чрезмерного тепла. Слишком ослабленный – вы получите вибрацию, шум и ускоренный износ. Типичные рекомендуемые зазоры составляют от 0,01% до 0,1% диаметра вала в зависимости от типа материала и применения — всегда обращайтесь к инструкциям по установке производителя.

Распространенные ошибки при установке самосмазывающихся подшипников

Даже самый лучший подшипник рано выйдет из строя, если он установлен неправильно. Обратите внимание на частые ошибки:

• Нанесение смазки «на всякий случай»: Добавление внешней смазки в необслуживаемый подшипник может фактически притягивать загрязнения и, в некоторых случаях, раздувать полимерные вкладыши или вымывать встроенную смазку. Самосмазывающиеся подшипники рассчитаны на работу всухую — доверьтесь инженерам.
• Нажатие с чрезмерным усилием: Полимерные и композитные подшипники могут треснуть или деформироваться при агрессивной запрессовке. Всегда используйте пресс-инструмент, который равномерно распределяет усилие по всей поверхности подшипника. Методы термоусадочной посадки жидким азотом хорошо подходят для прецизионных сборок.
• Игнорирование допусков на отверстие корпуса: Отверстие корпуса должно быть обработано с соблюдением правильного допуска. Отверстие увеличенного размера позволяет подшипнику вращаться или раскачиваться в корпусе (это называется «ходьбой»), тогда как отверстие меньшего размера может раздавить подшипник, уменьшив внутренний зазор до опасного уровня.
• Использование неправильного материала вала: Мягкие валы или валы с плохой отделкой поверхности являются частой причиной преждевременного износа. Если ваш вал не подходит для работы с сухим полимером, рассмотрите возможность обработки поверхности, например твердого хромирования или азотирования.
• С учетом периода обкатки: Некоторым самосмазывающимся подшипникам, особенно композитным типам из ПТФЭ, требуется короткий период приработки, чтобы образовалась передаточная пленка. Немедленная работа с полной нагрузкой может привести к повреждению поверхности подшипника до того, как защитная пленка полностью сформируется. Если возможно, начните с пониженных нагрузок.

Как правильно выбрать самосмазывающийся подшипник для вашего применения

Следуйте этому пошаговому подходу, чтобы выбрать лучший тип подшипника:

• Определите свою нагрузку и скорость: Рассчитайте нагрузку на подшипник в ньютонах или фунтах и ожидаемую скорость поверхности вала. Рассчитайте значение PV и отфильтруйте материалы подшипников, которые не выдерживают его.
• Определите свой температурный диапазон: Узнайте, при каких минимальных и максимальных температурах подшипник будет работать во время эксплуатации и хранения. Это сразу же исключит некоторые варианты полимеров и укажет вам на графитовые или углеродные типы, если температуры экстремальные.
• Оцените окружающую среду: Будет ли подшипник подвергаться воздействию влаги, химикатов, пыли или радиации? Для пищевой среды необходимы материалы, соответствующие требованиям FDA. В морской среде предпочтительны водосовместимые самосмазывающиеся втулки. Химическим предприятиям могут потребоваться PEEK или другие химически стойкие полимеры.
• Проверьте тип движения: Является ли движение непрерывным вращением, колебанием или линейным скольжением? Некоторые материалы подшипников, особенно композиты из ПТФЭ, лучше всего работают в условиях колебаний или низких скоростей, а не в условиях непрерывного высокоскоростного вращения. Подшипники из спеченной бронзы лучше подходят для непрерывного вращения.
• Рассмотрим ваш вал: Подтвердите материал вала, твердость и качество поверхности. Если вал мягкий или шероховатый, при сравнении общей стоимости учтите стоимость подготовки или обработки вала.
• Запросите паспорта материалов и образцы: Авторитетные производители подшипников предоставляют подробные технические данные, включая ограничения по PV, коэффициенты теплового расширения, прочность на сжатие и таблицы химической совместимости. Запросите тестовые образцы для проверки прототипа, прежде чем переходить к массовому производству.

Долгосрочная экономическая выгода от отсутствия обслуживания

Первоначальная стоимость самосмазывающихся подшипников иногда превышает стоимость стандартных бронзовых втулок или шарикоподшипников, но общая стоимость владения выглядит совсем иначе, если учесть трудозатраты на техническое обслуживание, затраты на смазочные материалы, плановые простои и риск незапланированных сбоев. В условиях крупносерийного производства или в труднодоступных местах исключение одного интервала замены смазки может во много раз окупить премиальную стоимость подшипника.

Рассмотрим конвейерную систему, работающую на предприятии пищевой промышленности. Подшипники с обычной смазкой, работающие в таких условиях, требуют регулярного осмотра, повторной смазки и возможной замены загрязненных смазкой компонентов. Один случай загрязнения может привести к полному отзыву продукции. Переход на необслуживаемые самосмазывающиеся подшипники из ПТФЭ полностью устраняет риск загрязнения и исключает этот подшипник из графика технического обслуживания, что освобождает время на проектирование и предотвращает дорогостоящие простои.

В оффшорных, горнодобывающих или удаленных инфраструктурных приложениях экономия еще более значительна. Когда каждое посещение технического обслуживания требует транспортировки вертолета или нескольких часов пути, устранение необходимости смазки десятков точек подшипников приводит к очень значительной эксплуатационной экономии в течение многолетнего жизненного цикла оборудования.

Заключительные мысли

Самосмазывающиеся подшипники превратились из нишевого инженерного решения в основной выбор в десятках отраслей. Независимо от того, выбираете ли вы компоненты для высокотемпературной промышленной печи, линии упаковки пищевых продуктов, автомобильного шарнира или сателлитного механизма, существует самосмазывающийся тип подшипника, разработанный для выполнения этой работы — без необходимости использования смазочного шприца. Ключевым моментом является понимание технических параметров, которые определяют ваше конкретное применение, и сопоставление их с правильным материалом и конструкцией. При таком согласовании вы получаете надежную и длительную работу при значительно более низких затратах на техническое обслуживание.
